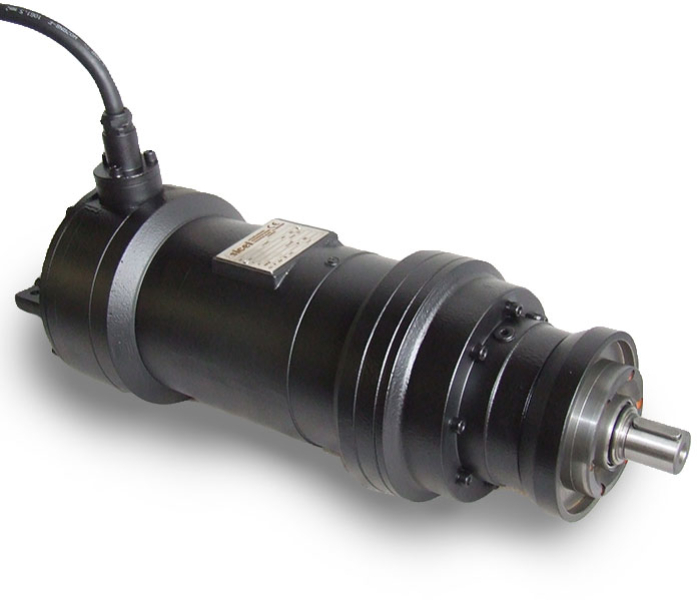

MOTORE ELETTRICO TRIFASE SOMMERGIBILE SERIE "BTSQR"

Motori asincroni trifase con riduttore epicicloidale integrato con grado di protezione IP68.

I motori elettrici trifase sommergibili con riduttore epicicloidale della serie “BTSQR” sono costruiti con grado di protezione IP68 e sono progettati per lavorare completamente immersi in acqua fino ad una profondità di 30 metri (3 BAR).
L’avvolgimento è in classe F con sovratemperatura di classe B, con tensione standard  V.230Δ/400Y o  V.400Δ/690Y frequenza Hz 50.

La produzione standard prevede motoriduttori con potenze dai 4 kW ai 22 kW a  4 poli ed è realizzata completamente in ghisa.
Sull’albero del riduttore è montata una tenuta meccanica che non permette all’acqua di penetrare all’interno del motore.
L’albero è realizzato in acciaio temperato non inossidabile.

I motoriduttori sono progettati per funzionare in servizio S1 immersi in liquido con temperatura massima di 40°C con Ph moderatamente acido o basico.
E’ previsto l’avviamento con collegamento stella/triangolo. I cavi di alimentazione sono in gomma neoprene tipo H07RNF.
I riduttori sono dimensionati in funzione della potenza applicata ed al rapporto di riduzione.
Questo tipo di motoriduttore sommerso trova impiego nei mixer e negli agitatori sommersi.
La loro forma particolarmente affusolata diminuisce notevolmente la resistenza al passaggio del liquido movimentato.

Questa serie di motori, con polarità 4 poli e potenze comprese tra kW 11 e kW 30, può essere realizzata su richiesta con efficienza IE3.
